机器视觉设备正在悄悄改变PCB制造流程

近年来，电子产品越来越小、功能却越来越齐全，对电路板（PCB）的制造工艺也提出了更高要求。作为电子设备里的“底层骨架”，PCB的好坏直接影响产品质量。库仕达智能制造在调研行业发展趋势的时候注意到，随着智能机器视觉系统的技术成熟，它正在被越来越多地引入到PCB生产线上，成为提升效率和产品一致性的“幕后推手”。

从人眼挑错，到机器一次识别

PCB的外观检查以往是主要依靠人工和放大镜，查找像短路、漏焊、划痕、铜箔暴露这样的微小缺陷。但人工检测毕竟受限于人的注意力和体力，工作时间一长就容易出错。

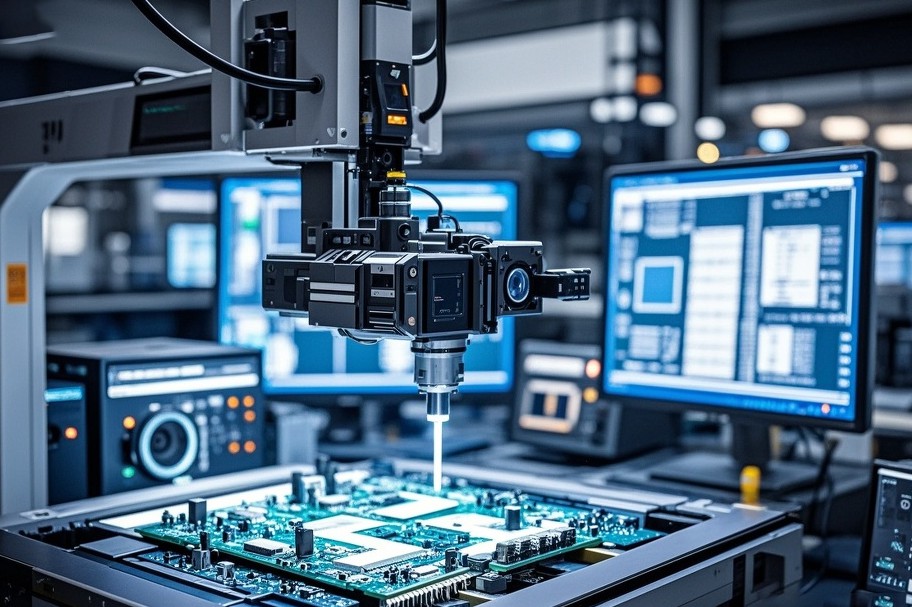

现在，自动光学检测系统（AOI）开始普及。这类系统能在PCB生产的多个阶段“出场”，用2D视觉扫描表面瑕疵，3D系统则可以捕捉深度信息。不仅提升了识别准确率，还显著减少了返工、报废带来的成本压力。

对准每一层，精准对位提升品质

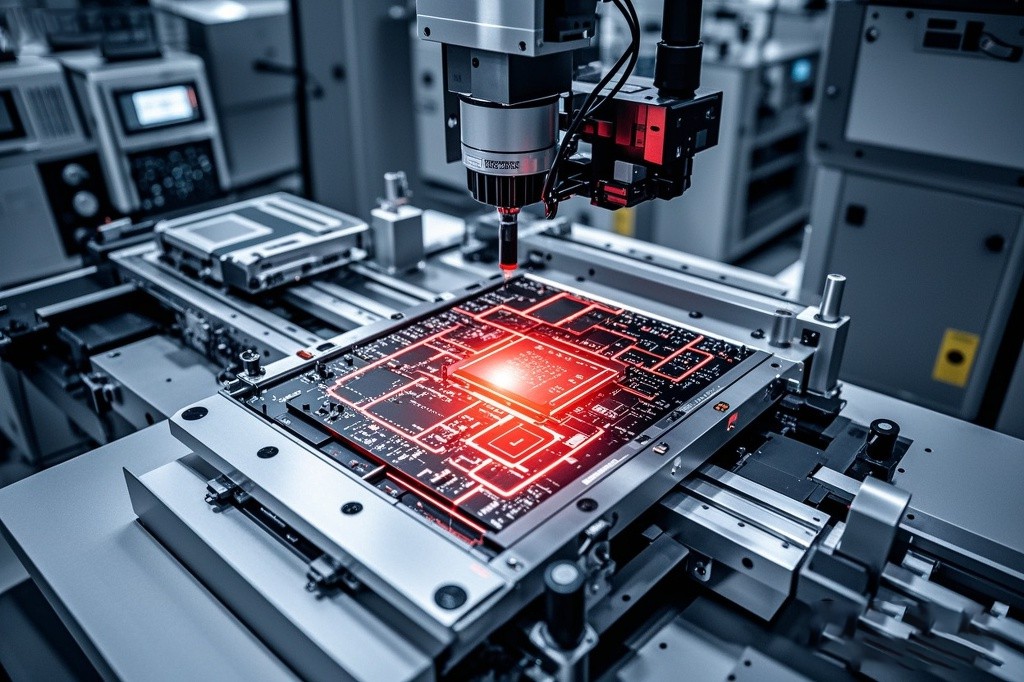

多层PCB的制造中，准确对准每一层电路板是个“精细活”。以前靠手工定位，误差难免，如今则交给机器视觉系统来完成。比如在钻孔、布线前，系统会先读取板上的对位标记，并进行位置校准，确保每层都能精准叠合。

此外，它还能检测孔径是否合格、有无漏钻等问题。甚至有些厂商已经用上了带反馈机制的机械臂，通过视觉系统的“指令”自动对准微调，实现几秒内完成对位，效率和精度都有了质的提升。

源头溯源 优化管理流程体系

别看一块小小的PCB，上面其实藏了不少信息：型号、批次、生产时间……这些内容对后期追溯尤为重要。以前有些信息模糊不清，或者人工记录不规范，排查问题费时又费力。

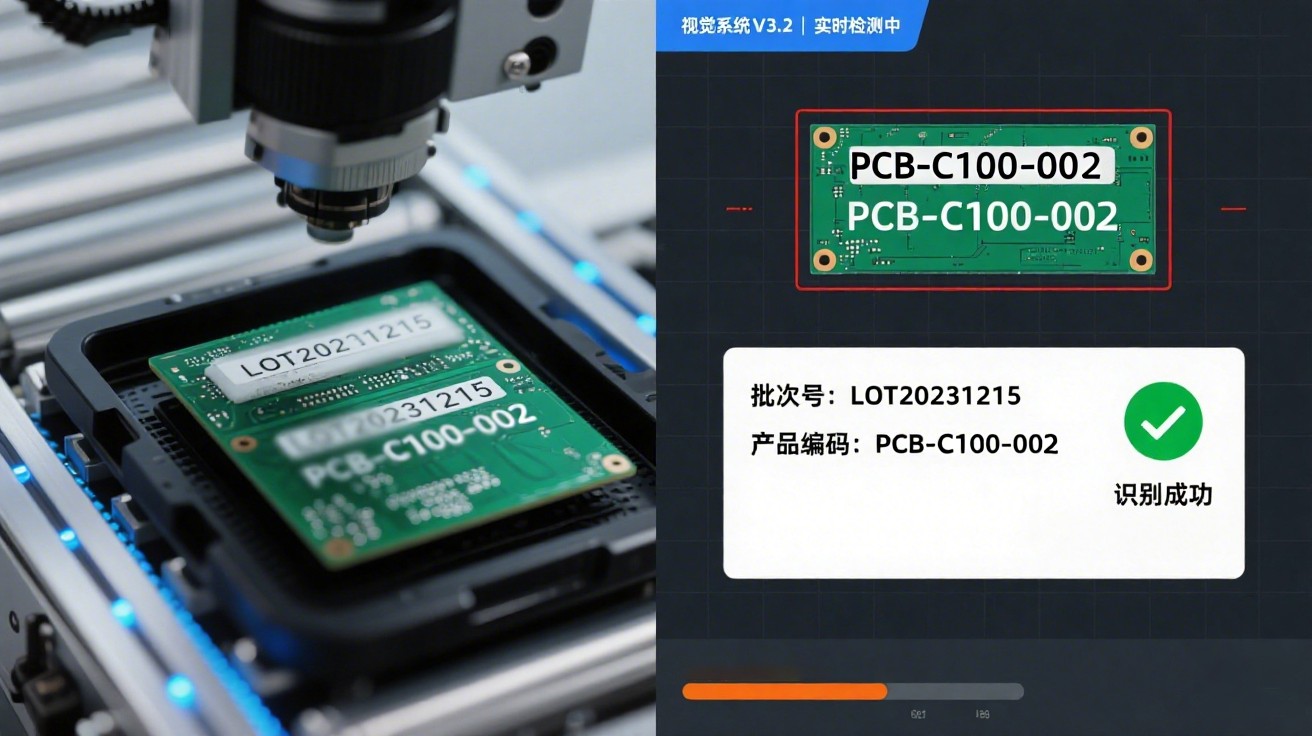

现在，借助OCR字符识别系统，可以清楚地读取这些标记内容。并且，每一块PCB都可以建立专属的“身份档案”：从检测数据、设备参数，到操作者信息，全流程都能被记录在案。当产品出现问题时，企业就能第一时间找到原因，定位哪一道工序出了问题。这些数据还能上传到MES或ERP系统，为整体质量管理提供支持。

元件贴装：快、准、稳一步到位

随着电子元件越来越微小，贴装过程对精度的要求也越来越高。贴片机再快，也得贴得准，否则就是白忙。

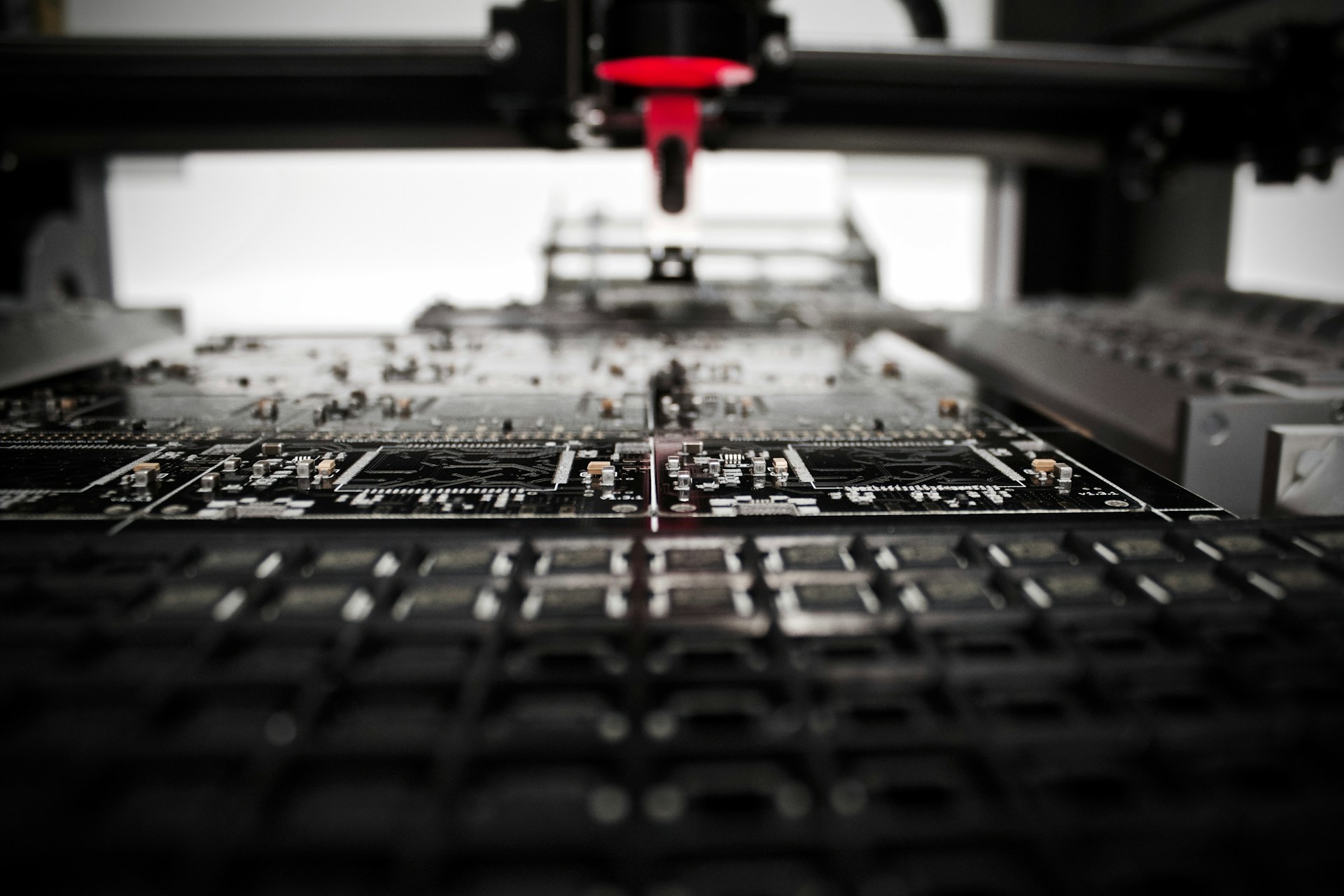

在实际生产中，机器视觉系统常和贴片机“搭配使用”：贴装完成后，视觉系统立刻介入，检查元件有没有贴偏、方向是否正确、极性有没有装反，甚至还能识别一些细微的缺陷，比如立碑现象（元件一边翘起）等。这套流程不仅提高了贴装良率，也让整个制程更加可控、稳定。

写在最后：PCB制造行业未来发展

我们能看到一个明显趋势：产品越做越小，结构却越做越复杂。传统的目检和规则检测方法，已经很难跟上这种精细化需求。特别是在3C行业更新迭代速度极快的当下，企业更需要一套灵活、智能、可扩展的视觉系统来应对不同产品的差异化需求。

更关键的是，随着AI算法的融入、3D视觉技术的提升，再加上和工业4.0系统的深度集成，机器视觉已经不仅仅是“看得见”的工具，更是在制造过程中“能思考”的大脑。从质量监控、效率优化，到数据联动，它正在帮企业构建一个更智能、更高效的制造生态。

未来，机器视觉在PCB行业的角色只会更加重要，甚至可能成为企业核心竞争力的一部分——帮助制造企业持续提升质量，缩短交期，在竞争激烈的市场中脱颖而出。
